橡胶粉灰分，密度检测 橡胶粉筛余物检测

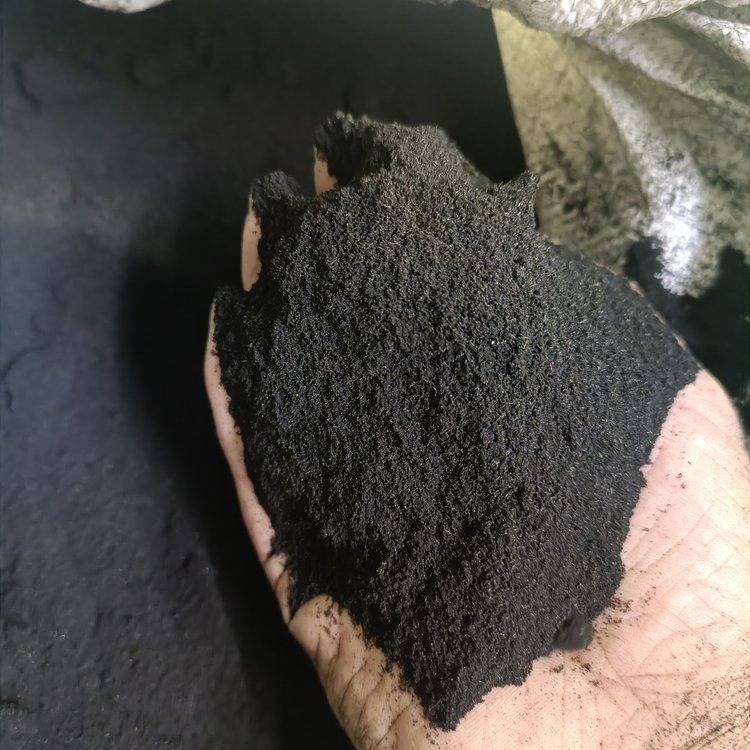

针对橡胶粉的灰分、密度、铁含量、筛余物这几项检测，我帮你梳理了标准方法和核心要点。这些指标直接关系到橡胶粉的质量、加工性能和Zui终制品品质。

1. 灰分（Ash Content）

检测目的：衡量橡胶粉中无机填料（如碳酸钙、陶土）及金属氧化物的总量，反映产品纯度。

核心标准：GB/T 4498.1-2013《橡胶 灰分的测定 第1部分：马弗炉法》（等效于ISO 247:2006）。

操作要点：

将称量的样品放入已恒重的坩埚中，在电炉上缓慢炭化至无烟。

移入马弗炉，在550℃±25℃（或特定橡胶要求815℃）下灼烧至恒重。

残留物质量占原样品质量的百分比即为灰分含量。

注意：对于含氯化锌或有机金属添加剂的胶粉，需按标准进行特殊预处理，否则结果偏高。

2. 密度（Density）

检测目的：用于配方计算、质量控制及判断材料均匀性。

核心标准：GB/T 533-2008《硫化橡胶或热塑性橡胶 密度的测定》（等效于ISO 2781:2007）。

主要方法：

A法（分析天平+浸渍液法）：Zui常用。在空气中称重，再浸入纯水中（需排除气泡）称重，利用阿基米德原理计算密度。公式为：密度 = 空气中质量 /（空气中质量 - 水中质量）× 水密度。

B法（密度梯度柱法）：用于微小颗粒或精度要求极高时。

关键细节：浸渍液（纯水）必须煮沸去气，样品表面不能有气泡；测试环境温度需恒定（通常23℃±2℃）。

3. 铁含量（Iron Content）

检测目的：监控破碎、研磨过程中设备磨损带入的金属杂质，过高会影响橡胶老化性能。

核心标准：GB/T 41957-2022《炭黑原料油 铁含量的测定》或依据 GB/T 11170-2008 等原子吸收法原理，但橡胶粉行业常参考 HG/T 2797-2007（硅铝炭黑中铁含量测定）或企业内部方法。

主流方法：

原子吸收光谱法（AAS）或电感耦合等离子体发射光谱法（ICP-OES）：度高。样品经高温灰化或酸消解后定容，上机测试。

分光光度法（邻菲啰啉法）：操作简便，适合常规控制。原理是Fe²⁺与邻菲啰啉生成橙红色络合物，在510nm波长下测吸光度。

注意：制样时需防止外部铁器污染，建议使用玛瑙或陶瓷研磨工具。

4. 筛余物（Sieve Residue / Screenings）

检测目的：反映橡胶粉的细度与粒径分布，直接影响分散性和表面光滑度。

核心标准：GB/T 14853.2-2006《橡胶用造粒炭黑 筛余物的测定》（虽针对炭黑，但原理通用）或参考 GB/T 3518-2008《片状模塑料（SMC）用玻璃纤维切割纱 筛余物的测定》的筛分逻辑。橡胶粉专用标准可参考 GB/T 19208-2020《硫化橡胶粉》中的筛分要求。

操作要点：

选用规定目数（如40目、60目、80目）的标准试验筛。

称取一定量样品，采用机械振筛机或手动筛分（通常15分钟）。

称量筛网上残留物质量，计算其占样品总量的百分比。

关键：筛分环境需干燥，防止胶粉吸潮团聚；若易静电，可添加少量滑石粉助筛（需在报告中注明）。
